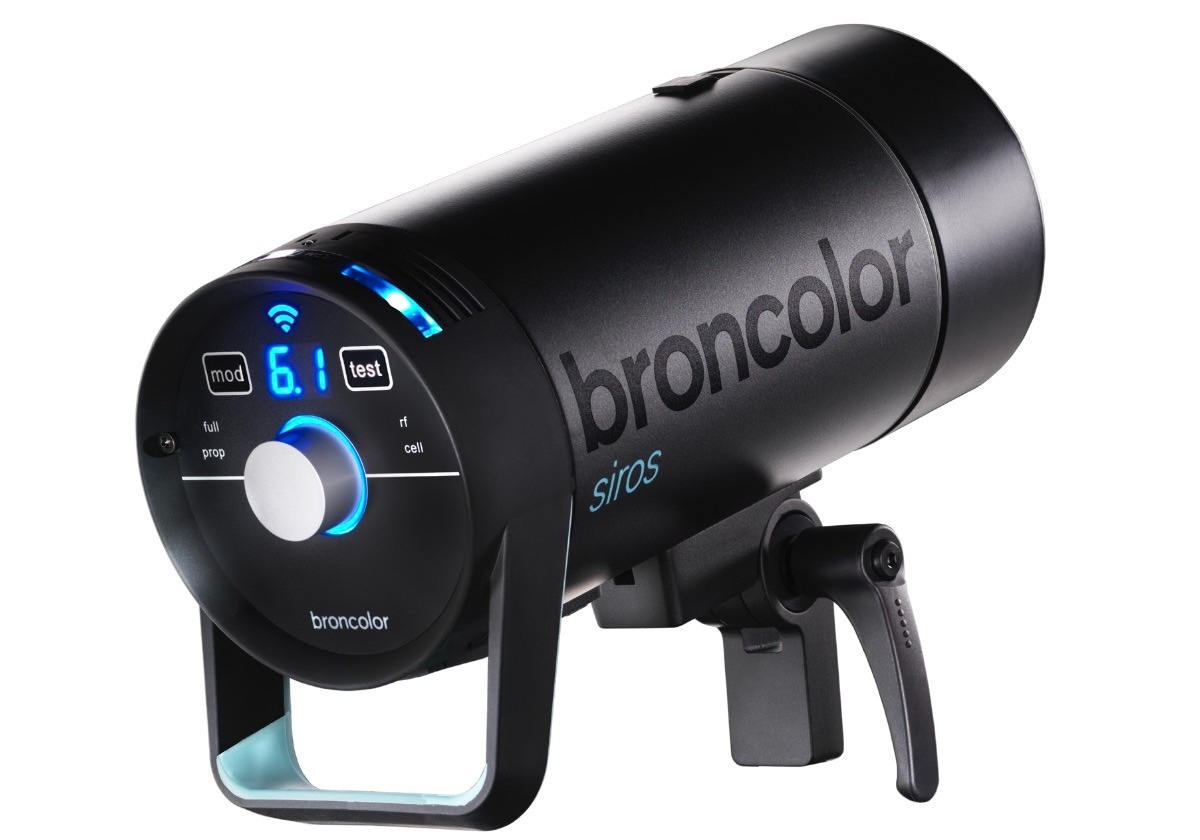

Broncolor Siros 800 S WiFi / RFS 2 töökorraldused

Järgnevad Broncolor Siros 800 S tööjuhised on tootja ametlike materjalide koopiad, mida PhotoRobot kliendid saavad kiiresti kasutada. Need materjalid on mõeldud toetama nende Broncolor Siros 800 S seadme esmast arusaamist ja iseseisvat kasutamist. Siiski tuleb arvestada, et Broncolor valgusteid hallatakse otse PhotoRobot _Controls rakenduses. See tagab, et kliendi poolel ei ole vaja paigaldada Broncolor riistvarahalduse draivereid.

Tehnilise info saamiseks riistvarakomponentide, tarkvaratööriistade, põhirežiimide ja soovitatud seadistuste kohta Broncolor valgustite jaoks PhotoRobot abil vaata PhotoRobot – Broncolor Lights Management.

‍

‍

Märkus: Need tööjuhised on tootja ametlike tööjuhiste koopia Broncolor Siros 8 S seeria stuudiotulede jaoks. Vaata tootja veebilehte broncolor.swiss , et saada originaaldokumentatsioon sinu konkreetse toote kohta. Samal ajal järgi kindlasti kõiki spetsiaalselt antud juhiseid enne esimest kasutuskorda.

‍

‍

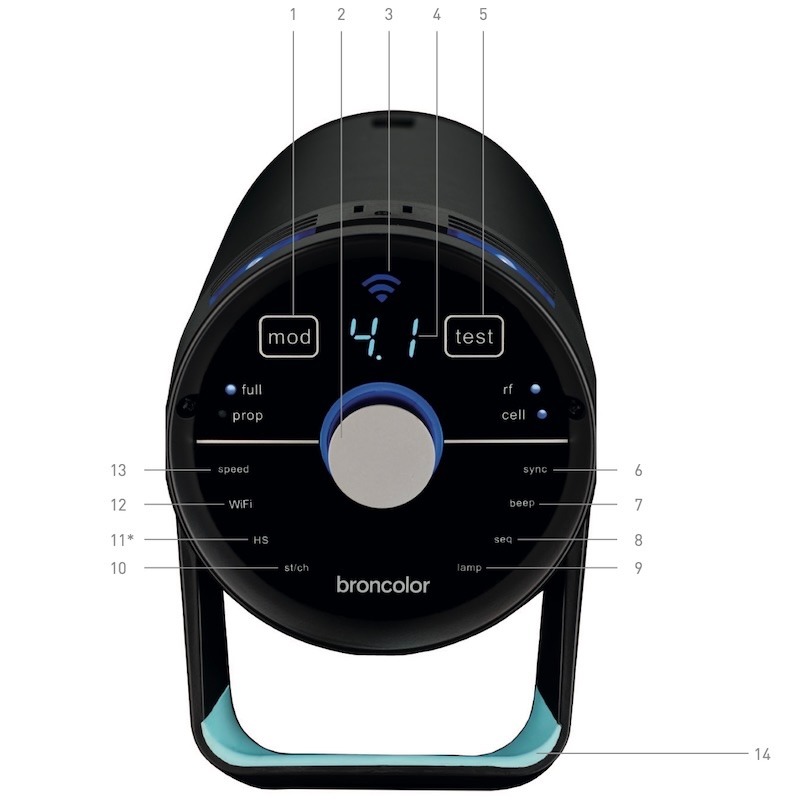

Juhtimine ja ekraanid

Broncolor Siros 800 S juhtimine ja ekraanid on järgmised.

‍

‍

1. Modelleerides valgusti sisse/välja
2. Pöördkontroller
3. WiFi ekraan
4. Digitaalne toitejaotuse ekraan
5. "test" võti
6. Menüü seaded
7. Menüü seaded
8. Menüü seaded
9. Menüü seaded
10. Menüü seaded
11. Menüü seaded
12. Menüü seaded
13. Menüü seaded

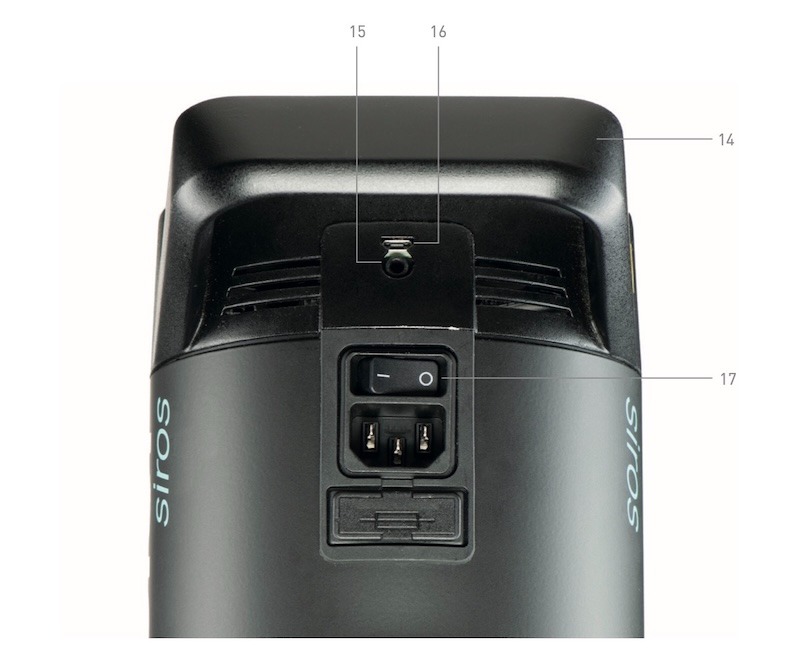

14. Käepide
15. Sync Socket
16. Mini USB
17. Põhilüliti

‍

‍

Enne kasutamist

Broncolor Siros S on kvaliteetne toode, mis tagab aastatepikkuse teeninduse, kui seda õigesti kasutada. Kindlasti loe hoolikalt läbi kogu nende tööjuhendite info, mis sisaldab ka olulisi juhiseid seadme kasutamiseks ja hoolduseks. Viita edasistele kasutajatele nende juhiste juurde, et tutvustada uusi kasutajaid seadme, selle kasutamise ja hooldusega. Lisaks järgi alati Broncolori poolt eraldi antud ohutusjuhiseid.

‍

‍

Sisukord

1. Varustuse ulatus
2. Esimene idufirma
3. Juhtimiselemendid
4. Põhimenüü funktsioonide ülevaade
5. Menüü navigeerimine
6. Välguaegade kontrollimine
7. Väljalase
8. HS funktsioon
9. Erifunktsioonid
10. Teave ja rikketeated
11. KKK-d
12. Tarvikud
13. Hooldus / Remont
14. Keskkonnakaitse info
15. Garantii ja teade Ühendkuningriigi klientidele
16. Tehnilised andmed

‍

‍

1. Varustuse ulatus

1.1. Siros 800 S WiFi / RFS 2 – 31.643.XX

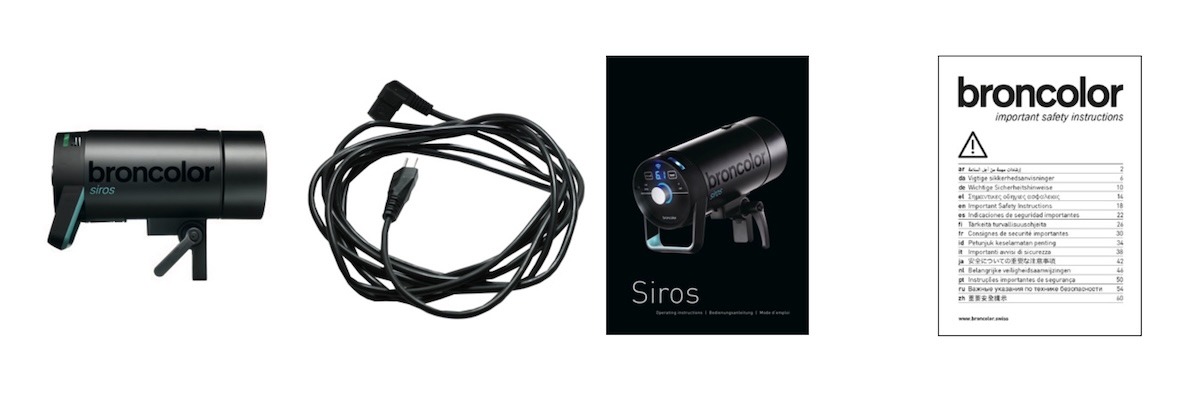

Esiteks veendu, et oled kätte saanud järgmised esemed kohaletoimetamisel.

‍

• Siros S monolight
• Põhikaabel
• Tööjuhised (BA109.00)
• Olulised ohutusjuhised (WA-18-1)

‍

1.2. Komplektid

Siros Expert Kit'i sisu sisaldab:

• 2× Siros 800 S WiFi / RFS 2
• 1× Vihmavari, 85 cm (33.574.00)
• 1× Softbox 60 x 60 (33.561.00)
• 1× Kiirusrõngas (33.401.00)
• 2× Juunioride tribüün AC (35.100.00)
• 1× Flash Bag 2 (36.532.00)
• 1× Lisakott (36.535.00)
• 1× Sünkroonimiskaabel (34.111.00)

‍

Siros Pro komplekti sisu hulka kuuluvad:

• 3× Siros 800 S WiFi / RFS 2
• 1× Softbox 60 x 60 (33.561.00)
• 1× Octabox 75 (33.600.00)
• 2× Kiirusrõngas (33.401.00)
• 2× L40 standardreflektor (33.115.00)
• 3× Juunioride tribüün AC (35.100.00)
• 1× Välkkott 3 (36.533.00)
• 1× Lisakott (36.535.00)
• 1× Sünkroonimiskaabel (34.111.00)

‍

‍

2. Esimene idufirma

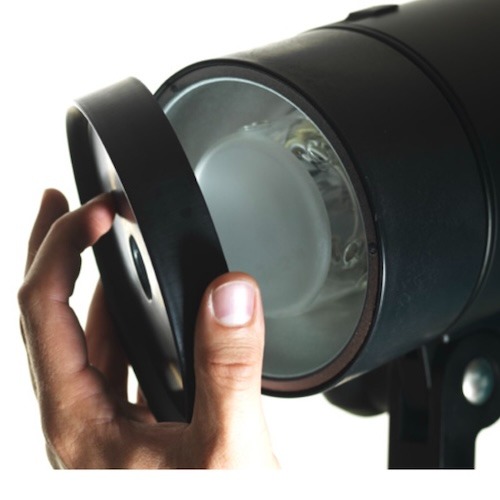

2.1. Eemalda kaitsekate

‍

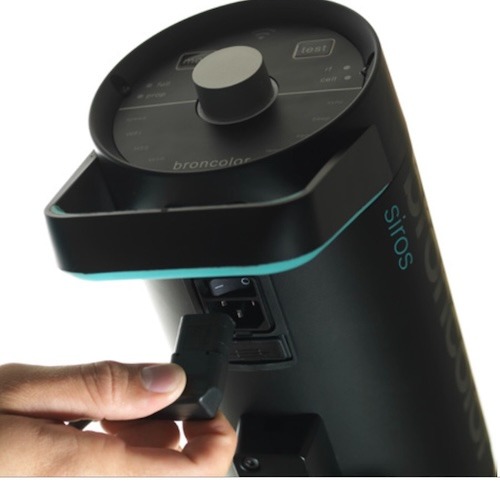

2.2. Ühenda võrgukaabel

‍

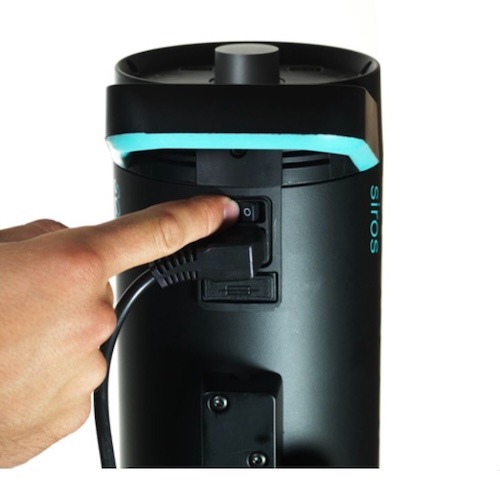

2.3. Lülita seade SISSE pealülitis

‍

‍

3. Juhtimiselemendid

3.1. Elementide funktsioonid

Pöördkontroller (2)

• Pöördkontroller (2) töötab seadme sisse- ja väljalülitamiseks (ooterežiim). Pöördkontrolleri 3 sekundi vajutamine lülitab seadme ooterežiimi.
• Menüüs võimaldab pöördkontroller menüüs navigeerimist ja menüü elementide kinnitamist. Menüünavigatsiooni kohta selgitatakse täpsemalt 5. peatükis.
• Töötades muudab pöördkontroller välguenergiat. Vastupäeva pööramine vähendab välguenergiat, samas kui päripäeva pööramine suurendab seda. Samal ajal muudab kontrolleri aeglane keeramine 1/10 f-stopi sammudes ja kiireks keeramine ("keeramine") 1/1 f-stopi sammudes.

‍

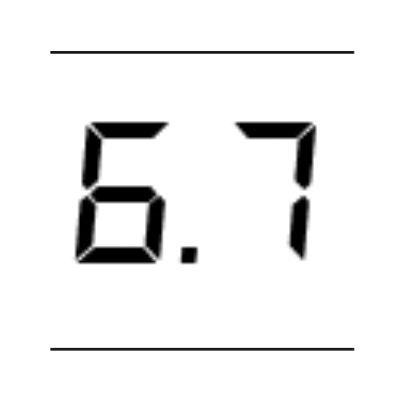

Infoekraan (4)

• Infoekraan (4) näitab valitud välguenergiat või menüüvalikuid.

‍

Mod - Modelleerimislamp SISSE / VÄLJA (1)

• Kasuta "mod" (1 ), et lülitada modelleerimistuli sisse või välja. Pikema nupuvajutusega muutub töörežiim "täis" asemel "propeller" või vastupidi.

‍

Test (5)

• Kasutades "test" (5), algab testimine. Pöördkontrolleri ümber olev "Valmis" ekraan muutub siniseks, kui laadimise/tühjendamise toiming on lõpetatud.

‍

3.2. Menüüfunktsioonid

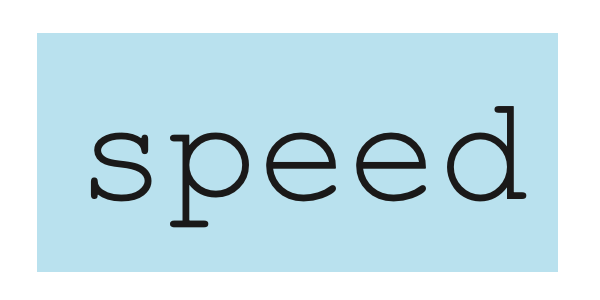

Kiirus (13)

• "Kiiruse" (13) menüü seadistus on mõeldud kiire laadimise ja välgu aegade jaoks. Lisaselgitused leiad nende tööjuhendite 6. peatükist.

‍

WiFi (12)

• "WiFi" (12) näitab, kas WiFi on sisse lülitatud või väljas.

‍

HS (11)

• "HS" näitab, kas HS on sees või väljas.

‍

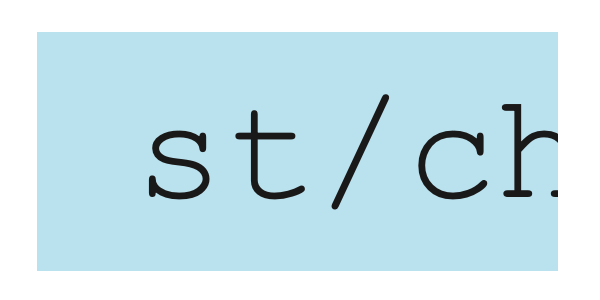

Stuudio / Kanal (10)

• Menüü seadistus "st / ch" (10) on stuudio / kanali vahetamiseks. Kasuta seda, et vahetada praegust stuudio kanalit (RFS 2).

‍

Lamp (9)

• Kasuta menüü seadelampi (9), et valida lambi kanal (RFS 2).

‍

Järjestus (8)

• "Seq" (8) menüü seade valib vilkumiste arvu.

‍

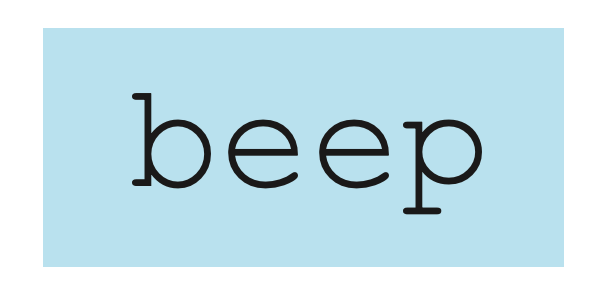

Piiks (7)

• "Piiks" (7) menüüfunktsioon näitab, kas akustiline "Valmis" hoiatus on sisse või välja lülitatud.

‍

Sync (6)

• "Sünkroonimise" (6) kasutamine võimaldab valida erinevaid vabastusmeetodeid (fototsell, raadio, fototsell ja/või raadio).

‍

Sync Socket / Mini USB (15 / 16)

• Kasuta menüü funktsioone Sync Socket / Mini USB (15 / 16) vabastamiseks sünkroonimiskaabli kaudu või tarkvarauuendus Mini USB kaudu.

‍

On / Off (17)

• Kasuta seadmel sisse/välja (17 ), et see sisse või välja lülitada.

‍

‍

4. Peamiste funktsioonide ülevaade

Peamised funktsioonid on järgmised.

1. Põhimenüüsse sisenemiseks vajuta pöördkontrollerit (2).
2. Keera pöörlevat kontrollerit (2) päripäeva või vastupäeva, et jõuda vajaliku menüüpunktini.
3. Valiku kinnitamiseks vajuta pöördkontrollerit (2) uuesti. Valitud menüüelement hakkab vilkuma.

‍

‍

‍

5. Menüüde navigeerimine

Broncolor Siros 800 S menüüfunktsioonid hõlmavad:

• Kiirus
• WiFi
• HS
• st/ch
• lamp
• Järjekord
• piiks
• Sünkroonimine

Pärast pöördkontrolleri (2) vajutamist sisened monolighti põhimenüüsse. Sealt saad ligipääsu erinevatele funktsioonidele.

Palun pange tähele: Kui menüü elementi ei saa valida, näiteks teiste toodete puhul peale Siros 800 S, siis seade seda funktsiooni ei toeta.

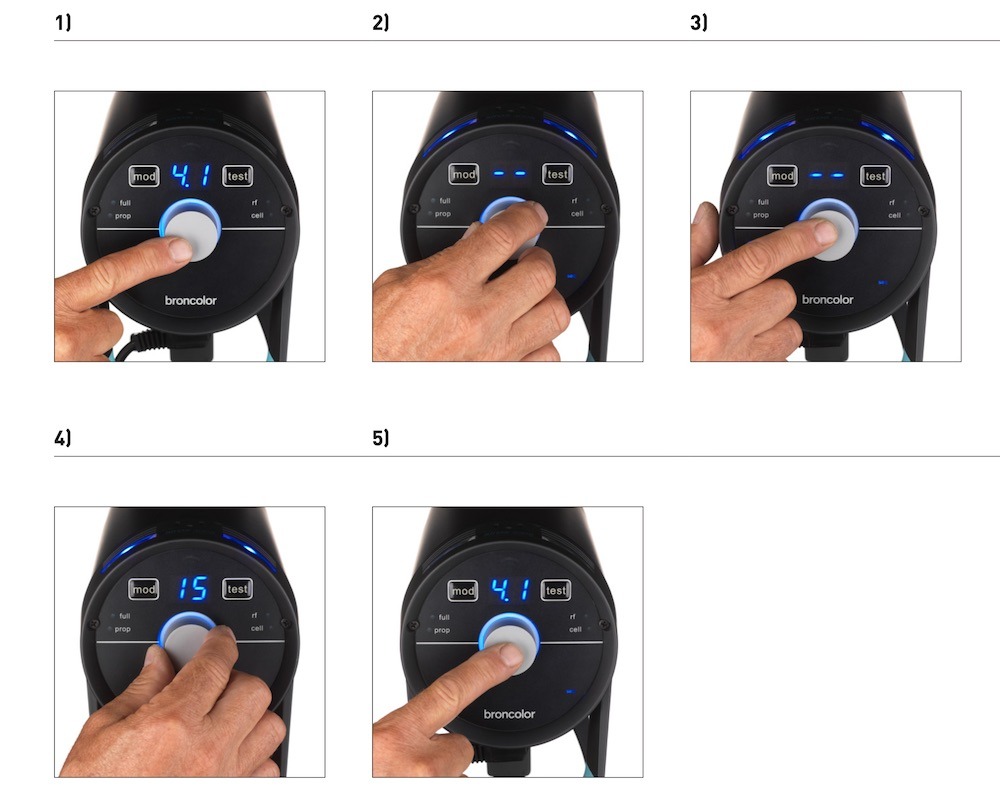

Näide: Sea iga väljalaske kohta 15 välgu järjestust.

‍

1. Peamenüüsse sisenemiseks vajuta pöördkontrollerit (2). Kuvatakse viimati valitud menüüelement. Peamine ekraan muutub väljundvõimsusest valitud menüüelemendiks.

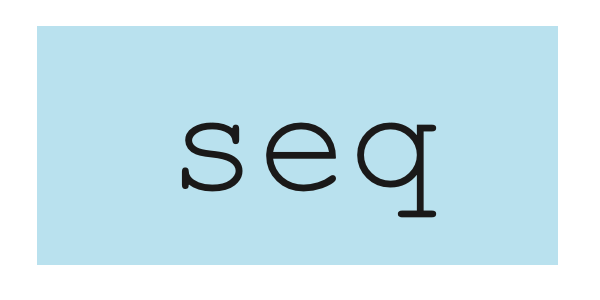

2. Keera pöörlevat kontrollerit (2), kuni jõuad menüüsse "seq".
3. Vajuta pöördkontrollerit (2), et kinnitada see funktsioon. "Seq" ekraan hakkab vilkuma.
4. Keera pöördkontrollerit (2), kuni peamisse ekraani ilmub "15".
5. Kinnita see valik, vajutades pöördkontrollerit (2). Pärast seda kinnitust lülitub seade normaalsele olekule. Kui valikut ei kinnitata 5 sekundi jooksul, lülitub seade normaalolekusse ilma seadet muutmata.

‍

‍

6. Välguajade kontrollimine

Põhimenüüs saad määrata monovalguse välguaja "kiiruseks". See seade arvutab valitud energiataseme kiireima võimaliku välguaja. See võib põhjustada ka välgu värvi kerget nihkumist sinise piirkonna suunas.

‍

1. Vajuta pöördkontrollerit (2), et siseneda põhimenüüsse.
2. Keera pöörlevat pulti (2), kuni jõuad menüüsse "kiirus".
3. Kinnita see valik, vajutades pöördkontrollerit (2).
4. Kasuta pöördkontrollerit (2), et valida valik "sees" või "väljas".
5. Kinnita seda pöördkontrolleriga (2).

‍

‍

7. Vabastamine

7.1. RFS 2 moodul (raadiosagedussüsteem)

RFS 2 välgu juhtimise jaoks peab kanal (stuudio aadress) vastama saatja kanalile. Stuudio aadress on menüüs määratud positsioonile "st". Lambi kanal on määratletud menüüs "lamp" all. Lisateabe saamiseks kognitiivlampide värvide muutmise kohta vaata jaotist 9.3.

Raadiosaatjaga saab määrata ja seadistada üksikuid lampe vastavalt soovile. Selle õppimiseks vaata saatja tööjuhiseid. Saatjavastuvõtja ei ole standardselt individuaalsete peadega kaasas.

‍

7.2. Fotorakk (rakk)

Fotoelementi saab sisse ja välja lülitada menüüfunktsiooni "sync" (6) abil. Kui see on aktiivne, süttib sinine LED "cell" sildi kõrval. Pärast esimest järjestuse välgutust deaktiveeritakse aktiivne fotoelement ning sinine LED "sync" nupu (6) kõrval vilgub. "Test" nupu vajutamine lülitab selle uuesti sisse.

‍

7.3. Sünkroonimispesa (15)

Sünkroonimiskaablid – 5m (16,4ft) (Art. nr 34.111.00) ja 10m (32.8ft) (34.112.00) – saab paigaldada pistikupesa kaabli vabastamiseks (15).

‍

7.4. "test" võti (5)

Selle klahvi abil saab monovalgust käsitsi käivitada. Välgu saab käivitada kohe, kui saavutatakse 70% seatud energiatasemest. Visuaalne "Valmis" indikaator seevastu süttib alles siis, kui saavutatakse 100%.

‍

‍

8. HS funktsioon

Koos RFS 2.2 saatjaga saab kasutada Siros 800 S monolighti äärmiselt kiirete säriaegadega. Näiteks ümbritseva valguse korral, isegi kui ava on avatud (valikuline fookus), saab pilti õigesti alavalgustada kuni 1/8000 sekundiga ning Siros võimaldab endiselt määrata domineerivaid ja loomingulisi valgusefekte.

Selleks on vaja vaid RFS 2.2 saatjat, mis on saadaval Canon, Fuji, Nikon ja Sony kaameratele. Lisaks peab HS olema aktiveeritud kõigil Siros'i seadmetel. See muudab välgu kõverat ja tagab koos RFS 2.2-ga õige särituse ilma piiranguteta säriaja valikule.

Palun lugege RFS 2.2 saatja tööjuhiseid, et saada rohkem teavet HS funktsiooni optimaalse kasutamise kohta.

HS režiimis töötades saad kasutada ainult välguvõimsust 4 kuni 10 Sirosiga.

‍

‍

9. Erifunktsioonid

9.1. Lähtestamine (tehase seadetele)

Vajuta "test" klahvi (5) 4 sekundit. See lähtestab kõik funktsioonid tehase seadetele. Lähtestamine kinnitatakse topeltpiiksuga.

‍

9.2. "bronControl" rakendus ja WiFi seaded

Sirose monolighti juhtimiseks saate tasuta alla laadida ka "bronControl" rakenduse. Rakenduse leidmiseks otsige "bronControl" Apple'i App Store'ist või Google Play poest.

‍

9.2.1. Töörežiimid

9.2.1.1. Töötamine "Privaatses" režiimis (tehase seadistus)

Kui WiFi-režiim aktiveeritakse mitmel monolightil, ühenduvad need seadmed automaatselt sama stuudio aadressiga, moodustades privaatvõrgu. Seejärel peab selle võrguga ühendama nutitelefon või tahvelarvuti, et seda juhtida. Selle kasutamiseks aktiveeri oma nutitelefonis või tahvelarvutis WiFi funktsioon. Seejärel otsib sinu seade automaatselt saadaolevaid WiFi-võrke. Ühenda oma nutitelefon või tahvelarvuti vastava Bron-Studio võrguga. Ühenduse parool on: bronControl. Nüüd käivita oma seadmes "bronControl" rakendus. Lisa sobiv stuudio number "lisa uus stuudio" ja ühenda rakendus selle stuudioga. Lisajuhiste saamiseks kasuta rakenduses abifunktsiooni "?".

‍

9.2.1.2. Töö "Ettevõtte" režiimis

Kui olemas on olemasolev WiFi võrk (ruuter), saab seadme integreerida sellesse võrku nutitelefoni või tahvelarvuti abil. Selleks mine rakenduses "bronControl" seadete alla "Võrgu seaded" ja sisesta ruuteri seaded "ettevõtte" režiimis. Veendu, et seadmed on seatud õigele stuudioaadressile. Siros salvestab viimase ühenduse tüübi ja püüab järgmisel käivitumisel ühendada viimase võrguga.

‍

9.2.2. Menüü seaded

Menüü seaded on defineeritud järgmiselt: sisse / välja / sünkroonimine (sisse / -- / sy).

‍

‍

9.2.3. WiFi ekraan (3) seadmel

Seadme WiFi ekraani (3) sümbolid ja kirjeldused on järgmised.

‍

‍

9.3. Kognitsiooni tuled

Kui erinevad laternakanalid (tsoonid) on valitud, muutub seadme ülemisel pinnal olev kognitiivne valgus värvi. Selle eesmärk on eristada üksikuid seadmeid, mida juhib "bronControl" rakendus. Seadme valgus muudab värvi, kui rakendus aktiveeritakse nutitelefonis või tahvelarvutis või kui vajutatakse pöörlevat kontrollerit; menüüst lahkudes muutub see tagasi siniseks.

Lambikanali värvid on järgmised.

‍

‍

‍

10. Teave ja rikkesõnumid*

10.1. Akustilised signaalid

Akustilised signaalid on piiksuv heli või topeltpiiks.

‍

‍

10.2. Sõnum kuvatakse

‍

Märkus: *Veateated on alati tähistatud punase kognitsiooni valgusega.

‍

11. KKK

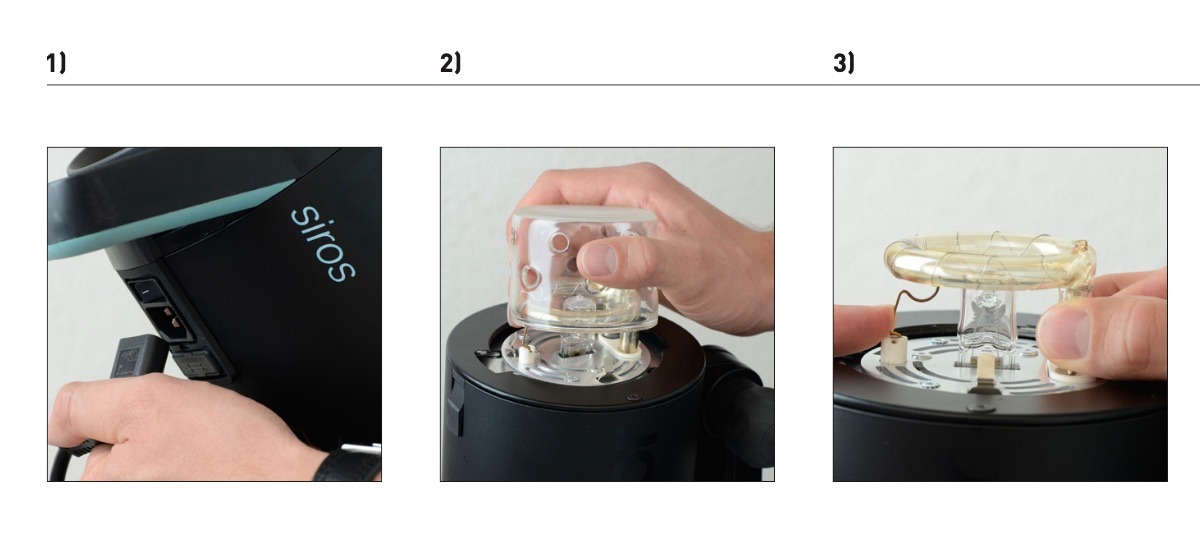

11.1. Välgutorude vahetamine

1. Ühenda võrgukaabel seadmest lahti.
2. Eemalda turvaklaas, tõmmates selle kinnitusklambritest välja.
3. Vajuta kontaktvedru allapoole ja tõmba välgutoru ettevaatlikult välja.

‍

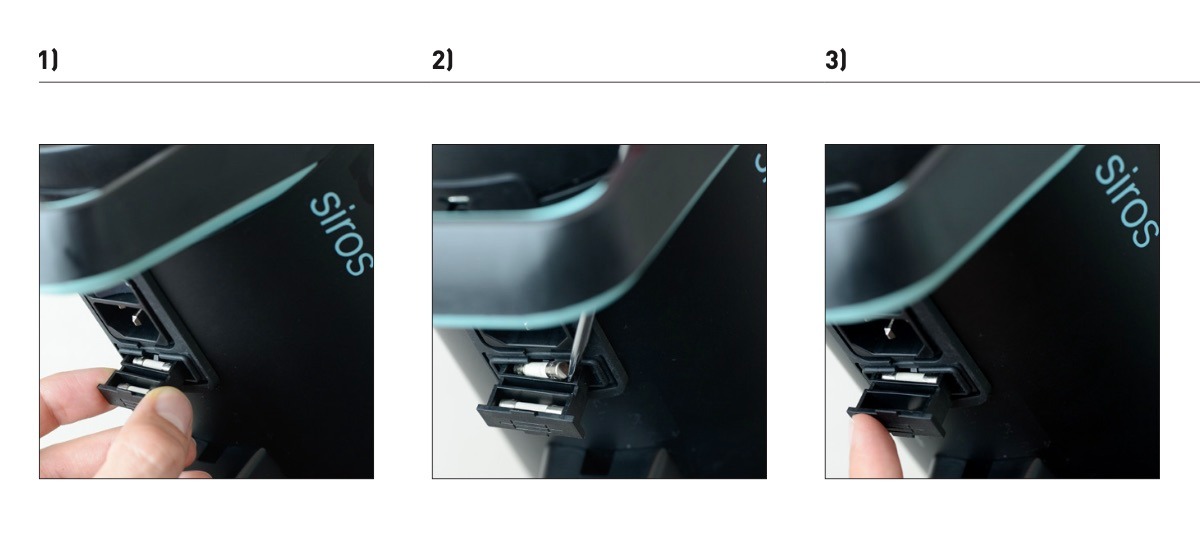

11.2. Kaitse vahetamine

1. Ühenda toitekaabel seadmest lahti (vt pilti 1 ülal). Ava kaitsekamber seadme all.
2. Puhasta purunenud kaitse ettevaatlikult teravaga esemega.
3. Pane asenduskaitse sisse ja sulge kaitsekamber uuesti

‍

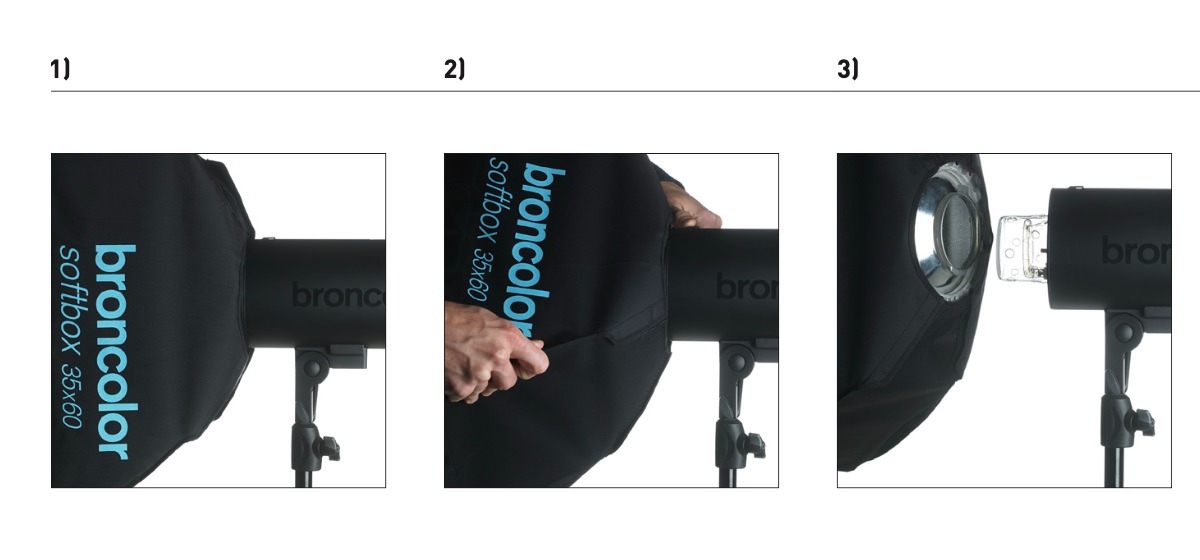

11.3. Valguskujundajate muutmine

1. Keera valgusvormija mõlemas suunas kuni peatumiseni.
2. Tõmba vabastus tahapoole ja samal ajal keera valgusvormijat, kuni see on pistodakinnitusest vaba.
3. Eemalda valgusvormija ettevaatlikult ette. Ole ettevaatlik, et turvaklaasi ei kahjustaks.

‍

11.4. Vihmavarju paigaldamine

Vihmavarju paigaldamiseks paigalda see seadme all olevasse avausse.

‍

‍

‍

12. Aksessuaarid

Siros on ühilduv kogu broncolor valguskujundajate valikuga.

Järgmised esemed on spetsiaalselt soovitatud tarvikud:

‍

‍

‍

13. Hooldus ja remont

Teie Broncolor monolight on täppisinstrument, mis suudab pakkuda aastatepikkust probleemivaba tööd, kui seda käsitletakse nõuetekohase hoolega. Kui aga tekib rike, palun ärge proovige seadet avada ja ise parandada. Isegi kui seade on välja lülitatud, võib selle sees olla ohtlik pingetasemed. Seetõttu saatke hoolduse ja remondi jaoks seade alati oma Broncolori teeninduspunkti.

‍

‍

14. Keskkonnakaitse info

Kasutusaja lõpus ei tohi seda toodet visata tavalise kodujäätmena. Selle asemel tuleb see viia elektri- ja elektroonikaseadmete taaskasutuspunkti. Materjalid on taaskasutatavad vastavalt nende märgistustele. Taaskasutuse, taaskasutuse või muude vanade seadmete kasutamisega annad olulise panuse meie keskkonna kaitsesse.

Palun küsi oma kohalikelt ametiasutustelt või Broncolori müügipartnerilt sobivat jäätmekäitlemiskohta.

‍

‍

15. Garantii

Kõik Broncolor toiteplokid, lambid, monovalgustid ja tarvikud on valmistatud kõrge kvaliteedistandardi järgi. Broncolor pakub ülaltoodud Broncolor toodetele kaheaastast tehasegarantiid alates ostukuupäevast (esimesele omanikule). Selle garantii alla kuuluvad välklampid, halogeenlambid, kaitseprillid, kaablid, akud ja tekstiilid. Ohutusjuhiste eiramisest, valest käsitsemisest, teise tootja lisaseadmete kasutamisest, volitamata sekkumisest või modifitseerimisest tingitud vead jäetakse tehase garantiist välja. Broncolor / PhotoRobot ei võta vastutust ohutusjuhiste eiramise, vale käsitlemise, teise tootja lisaseadmete kasutamise või volitamata sekkumise või modifitseerimise põhjustatud kahjude eest. Tehniliste probleemide korral palun võtke viivitamatult ühendust lähima volitatud Broncolori teenindusjaamaga. Tootenumbrid, tootekirjeldused ja tarneulatus võivad riigiti erineda. Täpsema info saamiseks võtke ühendust oma Broncolori müügipartneriga. Välja arvatud vead ja trükivead.

‍

‍

16. Teade Ühendkuningriigi klientidele

Seda seadet saab seadistada ühendama juhtmevaba LAN-võrguga. Palun seadistage see toode turvalise infrastruktuuriga ühendamiseks. Ärge kasutage konfiguratsioonirežiimi tavapäraseks tööks.

• Teated turvaaukude kohta: support@broncolor.swiss
• Reaktsiooniaeg: 30 päeva
• Ühendkuningriigi määratletud tugiperiood: 2 aastat pärast müügikuupäeva, kehtib ainult toodetele, mida müüakse Ühendkuningriigis (v.a Põhja-Iirimaa) alates 29. aprillist 2024
• Tootja nimi: Bron Elektronik AG
• Tootja aadress: Hagmattstrasse 7, 4123 Allschwil, Šveits

‍

‍

17. Tehnilised andmed

‍
