PhotoRobot virtuaalse moelava esmakasutuse juhend

See kasutusjuhend annab tehnilist teavet PhotoRobot Virtual Catwalki põhiliseks mõistmiseks ja funktsionaalseks toimimiseks. Selle eesmärk on toetada PhotoRobot kliente, kes on hiljuti oma seadme ostnud, ning lihtsustada uue tehnoloogia kasutuselevõttu. See hõlmab üldist seadme ülevaadet virtuaalsest käigukäigust, juhiseid seadme ühendamiseks võrku ning samme süsteemi esmaseks kasutamiseks.

Märkus: Alati vaata PhotoRobot Safety Information and Instructions ning spetsiaalselt sinu seadmega kaasas olevale juhendile enne esimest kasutuskorda.

Tähtis: PhotoRobot seadme esmane paigaldus peab alati toimuma volitatud PhotoRobot asutuse poolt. PhotoRobot'i paigaldamiseks volitusega asutused on heaks kiidetud edasimüüjad või tootja esindajad.

‍

‍

Esimene kasutusjuhend PhotoRobot moelavale

Aitäh ja palju õnne PhotoRobot virtuaalse moelava ostu puhul. Teie PhotoRobot seade esindab aastakümnete pikkust esmast kogemust, arusaamu ja innovatsiooni automatiseeritud fotograafias. Selle disain on samuti sinu ja iga kliendi ainulaadse äri silmas pidades. PhotoRobot on modulaarne, et toetada erinevaid kasutusjuhtumeid, kus iga konkreetne juhtum aitab tuua kasu kogu PhotoRobot ökosüsteemile. Kasuta järgmist dokumentatsiooni, et tutvuda PhotoRobot lahendusega ja saada juhiseid seadme esmakordseks kasutamiseks.

Kui tekib probleeme, vaata PhotoRobot Tõrkeotsingut, et leida lahendusi riistvara, robotite, kaamerate, valgustite, monteerimise ja järeltöötluse levinud probleemidele.

‍

‍

1. Seadme kirjeldus – PhotoRobot virtuaalne käigutee

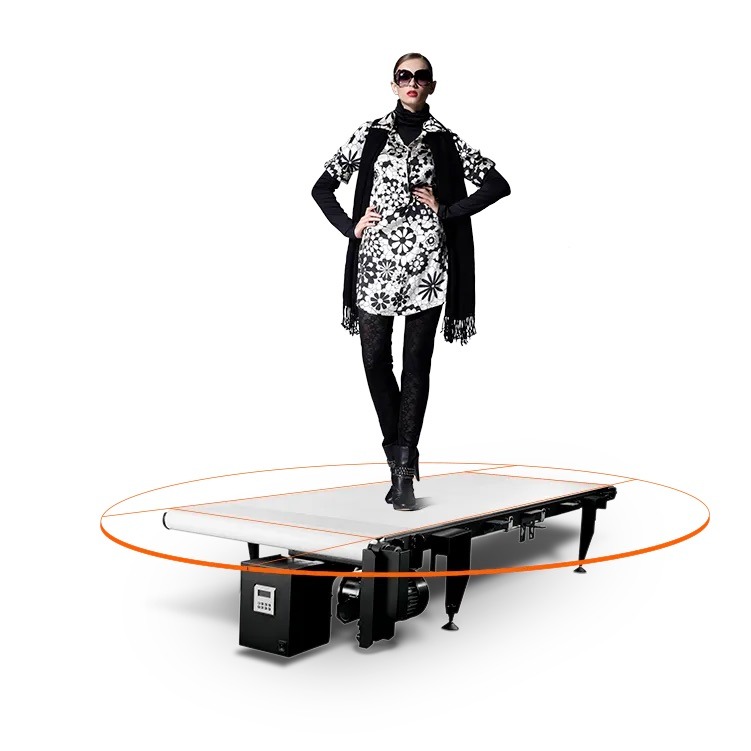

PhotoRobot'i virtuaalne moelava, mis töötab, muutub lõpmatuks 360-kraadiseks moelavaks moefotograafia ja video jaoks. Seade koosneb jooksulindist, mis asub pöörleval platvormil, mis pöörleb 360 kraadi. Samal ajal jäävad kaamerad platvormi ümber paigale, mille tulemusena tekivad fotod ja videod lendava kaamera efektiga. Tööjaam sobib 360-kraadiseks tootefotograafiaks, kasutades mudeleid, või keskmise kuni suure suurusega objektide pildistamiseks, kui lint ei tööta. Platvormilt on ka lihtne siseneda ja väljuda, reguleeritava kiirusega, mis tagab liikumise ajal suurema stabiilsuse.

‍

‍

PhotoRobot Catwalki peamised tehnoloogilised omadused hõlmavad:

• Kohandatav liikumisjuhtimine (kaugjuhtimisega pöörlemise ja jooksulindi kiiruse kaugreguleerimisega 0-st 10 km/h-ni, et sobituda ideaalselt igale mudelile).
• Lihtne sisenemine ja väljumine (pöördeplatvormi lai plaat on kinnitatud tugedega suurema stabiilsuse ja ohutuse tagamiseks).
• Kõik ühes kohas (ilma vajaduseta asukohast välja või välja liikuda).
• Reguleeritav tase (võimalus paigaldada käigutee otse põrandale, et see oleks tööalaga tasane).

‍

1.1 Seadme ülevaade – virtuaalne moelavaga

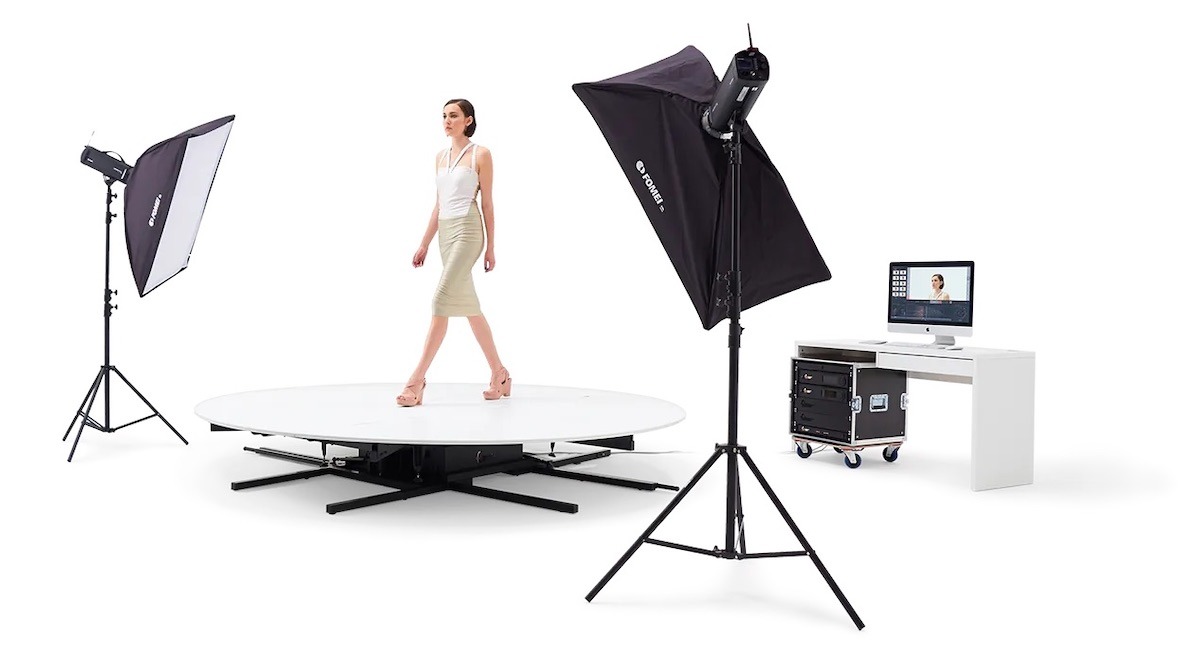

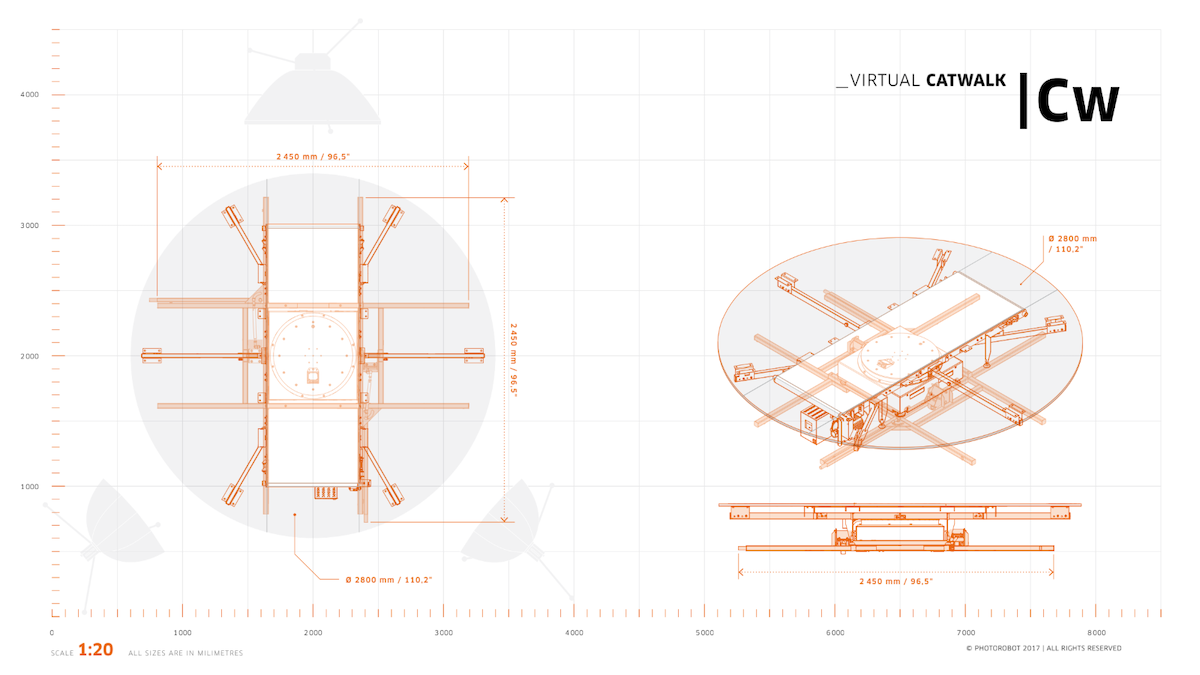

PhotoRobot virtuaalne käigutee mahub 7 x 7 meetri suurusesse ruumi, mis katab pöördplaadi pöörlemisdünaamika koos kõnnivööga. See võimaldab kahte liikumissuunda. Liigub kõnditava jooksulindi sarnase rihma ja seejärel pöörleva platvormi liikumine, mis suudab samaaegselt pöörleda, kui rihm töötab. Samal ajal tagab täielik kontroll liikumise suuna ja kiiruse üle koos mobiilsete servatugedega nii turvalisuse kui ka stabiilsuse seadme kasutamise ajal.

‍

‍

1.2. Virtuaalse käigutee peamised komponendid

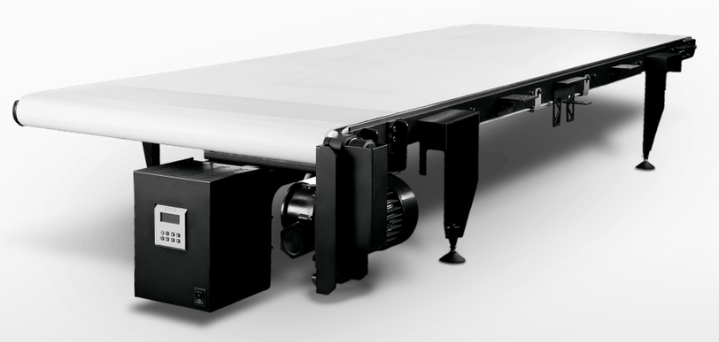

1.2.1. Masinas olev massiivne jõumootor võimaldab jooksulindi reguleeritavat kiirust 0 kuni 10 km/h ning juhib platvormi 360-kraadist pööret.

‍

‍

1.2.2. Pane tähele, et juhtseadme asukoht ei asu käigutee sees. Selle asemel on juhtseade masinast eraldi, tavaliselt spetsiaalses PhotoRobot HD rack-korpuses.

‍

‍

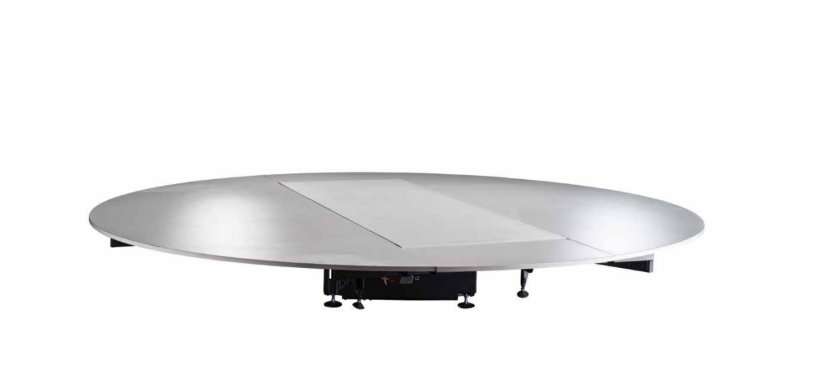

1.2.3. Kui seadet ei kasutata video salvestamiseks, on võimalik rihm eemaldada ja kasutada grammofoni 360 toote fotograafiaks. See on võimalik RotoPower režiimis ning ka koos valikulise PhotoRobot Robot Arm laiendusega.

‍

‍

‍

2. Enne PhotoRobot moelava esmakasutust

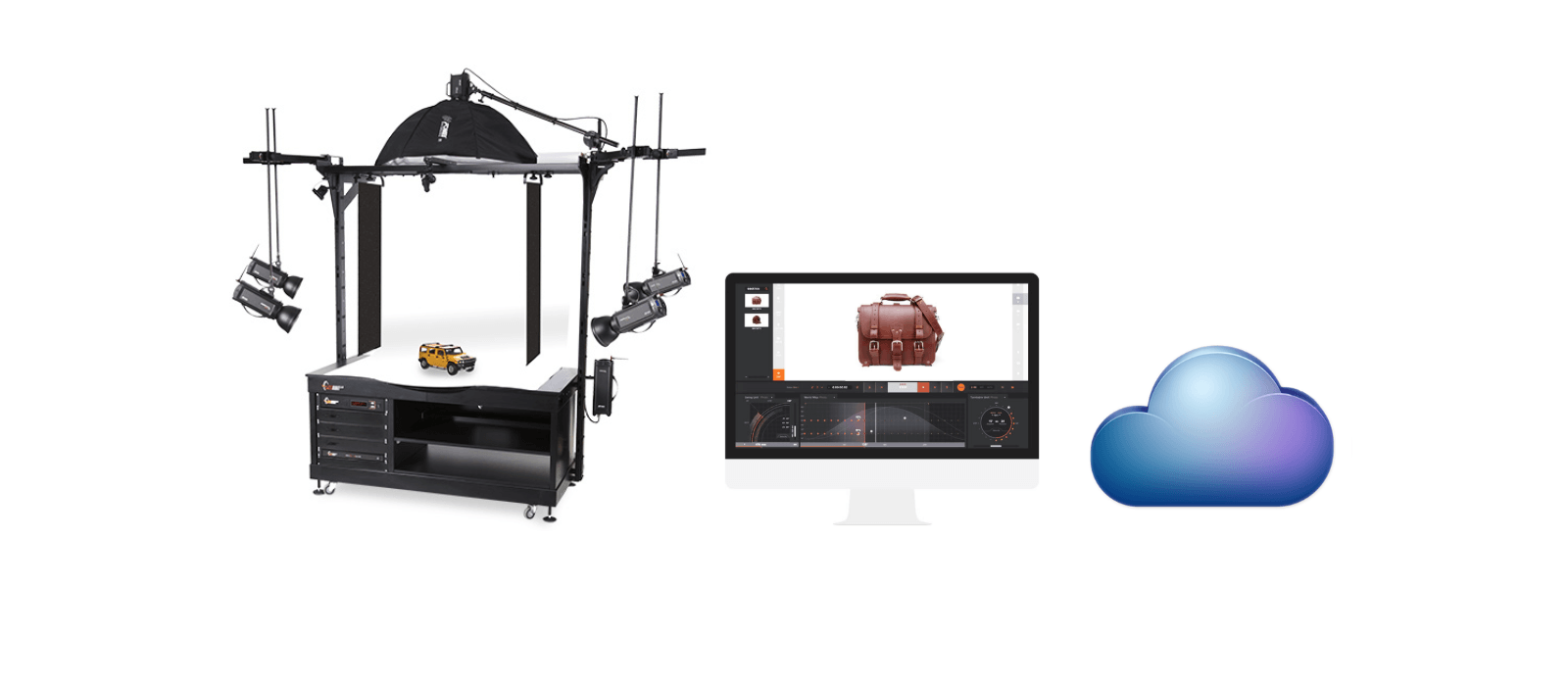

Enne PhotoRobot'i esmakordset kasutamist on vajalik mõista PhotoRobot'i lahenduse olemust. PhotoRobot on tehniliselt moodulüksus, mis koosneb riist- ja tarkvarakomponentidest. See nõuab, et PhotoRobot oleks ühenduses samasse võrku arvutiga, mis seda haldab.

Tähtis: Tehniliste töötingimuste ja juhiste saamiseks PhotoRobot võrguga ühendamiseks vaata alati PhotoRobot First Use & Basic Testing.

Üldiselt tuleb täita järgmised operatsioonitingimused.

• Juhtseade peab ühenduma kohaliku võrguga.
• Arvuti peab käivitama teenuse GUI või operaatori tarkvara nimega _Controls.
• Arvuti peab ühenduma juhtseadmega sama võrgu kaudu.
• Võrgus peab olema toimiv internetiühendus.

‍

‍

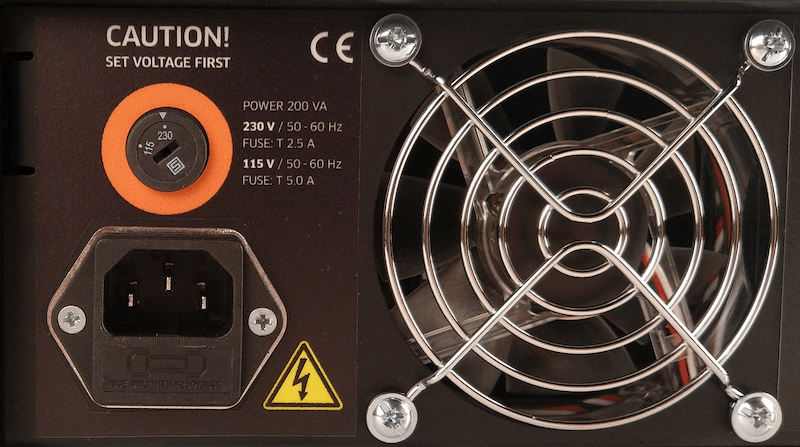

Lisaks peavad elektrijaotussüsteemi parameetrid vastama nõuetele (nt pinge ja sagedus). Selleks kasuta juhtseadme tagaküljel olevat RJ45 pistikut. Kui juhtseadme seadistus ei vasta nõuetele, seadista see esmalt. Selleks leia juhtseadme tagaküljel käsitsi pingevalija. Seejärel ühenda juhtseade võrguga ethernet-kaabli kaudu RJ45 pistiku kaudu.

‍

‍

Seejärel kehtivad järgmised võrgukonfiguratsiooni nõuded virtuaalse käigutee toimimiseks.

• DHCP-server võrgus on kohustuslik.
• TCP-pordid 7777, 7778 side peab olema lubatud.
• UDP-levid pordis 6666 peavad olema lubatud.
• Internetiühendus on kohustuslik.
• *. photorobot.com juurdepääs peab olema lubatud.
• as-unirobot.azurewebsites.net juurdepääs peab olema lubatud.
• Vaata PhotoRobot Networking Eeltingimusi ja Konfiguratsiooni, et kinnitada õiget seadistust ja vajadusel tõrkeotsingut.
• Ühendage toitepistik pistikupessa.

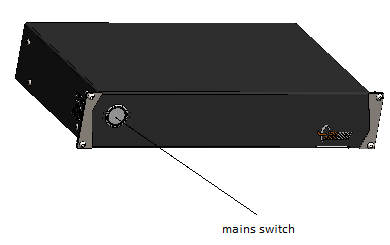

Lõpuks vajuta juhtseadme põhilülitit. Kui staatus muutub, lakkab tuli vilkumast ja muutub pidevaks tuleks, mis annab märku, et juhtseade on töövalmis.

‍

2.1. Leia PhotoRobot'i IP-aadress LAN-is

Virtuaalse käigutee ja teiste PhotoRobot seadmete IP-aadressi leidmiseks kasutage järgmisi tugirakendusi, et otsida võrgust PhotoRobot'i.

• Windows - frfind Windowsi jaoks
• Mac OS X - frfind macOS-i jaoks
• Android – PhotoRobot Locator teenuses Google Play
• iPhone, iPad – PhotoRobot Locator iTunesis

Märkus: Pärast PhotoRobot seadme leidmist toetava rakenduse abil kopeeri IP-aadress, et kleepida see arvutis avatud veebibrauserisse. Kui see õnnestub, avab see teenuse kasutajaliidese, mis kuvab lihtsat kasutajaliidest PhotoRobot'i testimiseks.

‍

2.2. PhotoRobot käigutee sisselülitamine

Seadme teenindusgraafises kasutajaliideses lülita mootor sisse rohelise toitenupu Motor ON.

‍

‍

2.3. Tee PhotoRobot moelava põhitestimine

Lõpuks, et testida, kas PhotoRobot on täielikult töökorras, kasutage teenuse GUI liidese juhtnuppe, et pöörata platvorm soovitud nurga alla.

‍

• Käivita mootorid (nool 1), proovi pöörata (nool 2).
• Kui robot järgib liikumisjuhiseid, on teie PhotoRobot valmis regulaarseks tööks.

‍

‍

3. PhotoRobot _Controls tarkvara

Tarkvara PhotoRobot _Controls App võimaldab juhtida kogu virtuaalse catwalki robottööjaama. See hõlmab kõigi robotite, kaamerate ja valgustuse kaugjuhtimist. Tarkvara haldab töövoogu ja pakub vajalikke funktsioone tõhusaks automatiseerimiseks järeltöötluse valdkonnas.

‍

‍

Oluline: PhotoRobot _Controls rakenduse tarkvara on allalaadimiseks saadaval teie PhotoRobot kontolt. See ei kuulu masina tarnimise hulka; see ostetakse masinast eraldi.

Märkus: Üksikasjaliku info ja tehniliste juhiste saamiseks PhotoRobot _Controls tarkvara kasutamiseks vaadake PhotoRobot Alustamist.

‍

‍

4. Informatsioonisildid

4.1. Sümbolite ülevaade

‍

4.2. Masinate ja komponentide sildid

Spetsiifiliste masinate ja komponentide siltide kohta vaata dokumenti PhotoRobot Safety Information and Instructions jaotises Information Labels (3.1.).
